Os principais produtos

O Radar de Fase é uma tecnologia avançada de radar que usa controle eletrônico para direcionar o feixe, alterando as diferenças de fase entre os elementos de radiação individuais na matriz de antenas.Ele pode rapidamente escanear e direcionar o feixe sem a necessidade de rotação mecânica da antena.As seguintes são as suas principais características e princípios de funcionamento:   Princípio básico: Controle de fase:É formada uma grande matriz composta por inúmeros pequenos elementos de antena (antenas).Ao ajustar a diferença de fase dos sinais de cada elemento de antena, as ondas eletromagnéticas são sobrepostas e reforçadas numa direção específica (formamento de feixe),enquanto se cancela noutras direcções, alcançando a direcção electrónica do feixe.   Flexibilidade do feixeO feixe pode mudar de direção em nível de microssegundos, suportando rastreamento de vários alvos e varredura rápida (como monitoramento simultâneo de várias áreas).Pode alocar recursos de feixe dinamicamente (por exemplo: alguns elementos de matriz rastreiam o alvo, enquanto outros buscam novos alvos).   Tipo:   Arquivo de fase ativa (AESA):Cada elemento de matriz integra um módulo de transmissão/recepção independente (componente T/R), o que garante uma elevada fiabilidade e uma forte capacidade anti-interferência.Aplicações: caças modernos (como o F-35), aeronaves de alerta precoce (como o Air警-500), sistemas de defesa antimísseis.   Arquivo de fases passivas (PESA):Usando um único transmissor e controlando o feixe através de um modificador de fase, este método é rentável, mas tem uma funcionalidade limitada.Aplicação: primeiros sistemas de radar (como o radar do S-300 russo).   Vantagem:   Resposta rápida: A velocidade de comutação do feixe é muito mais rápida do que a do radar de varredura mecânica.Capacidade de multitarefa: pode executar simultaneamente funções como pesquisa, rastreamento e comunicação.Anti-interferência: as direções de interferência podem ser suprimidas através de nulidade adaptativa.Detecção furtiva: Alta sensibilidade, capaz de detectar aeronaves furtivas e outros alvos pouco observáveis.   Aplicação típica:   Militar: Orientação de mísseis, defesa aérea embarcada (como o sistema "Aegis" dos EUA), radar de controle de fogo aéreo.Civil: radar meteorológico (para monitorização de condições meteorológicas convectivas severas), comunicação por satélite, controlo do tráfego aéreo dos aeroportos.         Shenzhen ATNJ Communication Technology Co., LTD. está localizada em Shenzhen, Vale do Silício, China. Comprometida com a investigação e desenvolvimento, produção e vendas de radar de matriz fase activa, plataforma de rádio definida por software (SDR), algoritmo de IA personalizado de software de rádio, amplificador de potência de banda ultra larga,O módulo de RF, soluções de otimização de rede de comunicação e outros produtos, é uma fábrica profissional de equipamentos de rádio de pesquisa e desenvolvimento OEM/ODM.    O futuro é uma era de rápido desenvolvimento da economia de baixa altitude e o surgimento da inteligência artificial.Adere à aspiração original, está empenhada em fornecer aos clientes excelentes soluções de comunicação, fornecendo serviços OEM e ODM personalizados de qualidade. Nós sempre aderimos ao cliente-centrado, fornecendo uma gama completa de serviços, desde consultoria de produtos, design de programas, desenvolvimento personalizado, design e produção.Nosso objetivo é garantir que os clientes possam sentir nossos serviços profissionais enquanto desfrutam de produtos de qualidade. Fornecer aos clientes produtos de comunicação altamente competitivos, satisfazer o rápido desenvolvimento da procura do mercado, alcançar um desenvolvimento comum com os utilizadores,Estamos ansiosos para trabalhar com você para criar um futuro melhor!

Prezados:Convidamos cordialmente a participar da MWC Doha 2025 no Qatar. Como o principal evento global na indústria de comunicações móveis, a série MWC tem consistentemente ditado o ritmo das tendências da indústria, reunindo líderes de pensamento, pioneiros da inovação e formuladores de políticas de todo o mundo. Esta é a primeira vez que a MWC é realizada em Doha, oferecendo a você uma experiência incomparável.Endereço: Centro de Exposições e Convenções de Doha (West-bay, P.O. Box 10600 - Doha, Qatar)Data: 25 a 26 de novembroNÚMERO DA BARRACA: G40O Qatar está comprometido em construir uma sociedade digital avançada, e a MWC Doha 2025 nasceu desse compromisso. A exposição ajudará o Qatar a alcançar sua agenda digital e visão nacional de 2030, promover a transformação digital no Oriente Médio e aumentar a influência do Qatar e da região no campo da inovação científica e tecnológica global. Esta não é apenas uma vitrine de tecnologia, mas também uma plataforma importante para promover a cooperação e o progresso da indústria.Como um importante evento global no campo das comunicações móveis, a MWC Doha reunirá líderes da indústria, tomadores de decisão e inovadores de todo o mundo. Aqui, você se envolverá em trocas aprofundadas com elites de todo o mundo, explorará em conjunto tecnologias de ponta e tendências de desenvolvimento na indústria, obterá as últimas dinâmicas e informações do mercado e desbloqueará oportunidades ilimitadas para o desenvolvimento de sua carreira. Ao mesmo tempo, você terá a oportunidade de experimentar em primeira mão as conquistas da transformação digital nos campos da inteligência artificial, tecnologia 5G avançada e mobilidade inteligente, e testemunhar o rápido progresso da tecnologia.Esta exposição oferece a você uma plataforma única para comunicação e cooperação. Você pode estabelecer laços estreitos com colegas da indústria, expandir seu escopo de negócios e buscar mais oportunidades de cooperação. Você também pode participar de discussões aprofundadas com especialistas da indústria, obter insights profissionais e ajudar sua empresa a se destacar na acirrada concorrência do mercado.Esperamos recebê-lo na MWC Doha 2025 para inaugurar um novo capítulo na indústria de comunicações móveis e impulsionar o progresso e o desenvolvimento da sociedade digital juntos!Atenciosamente, Shenzhen ATNJ Communication Technology Co.,LTD

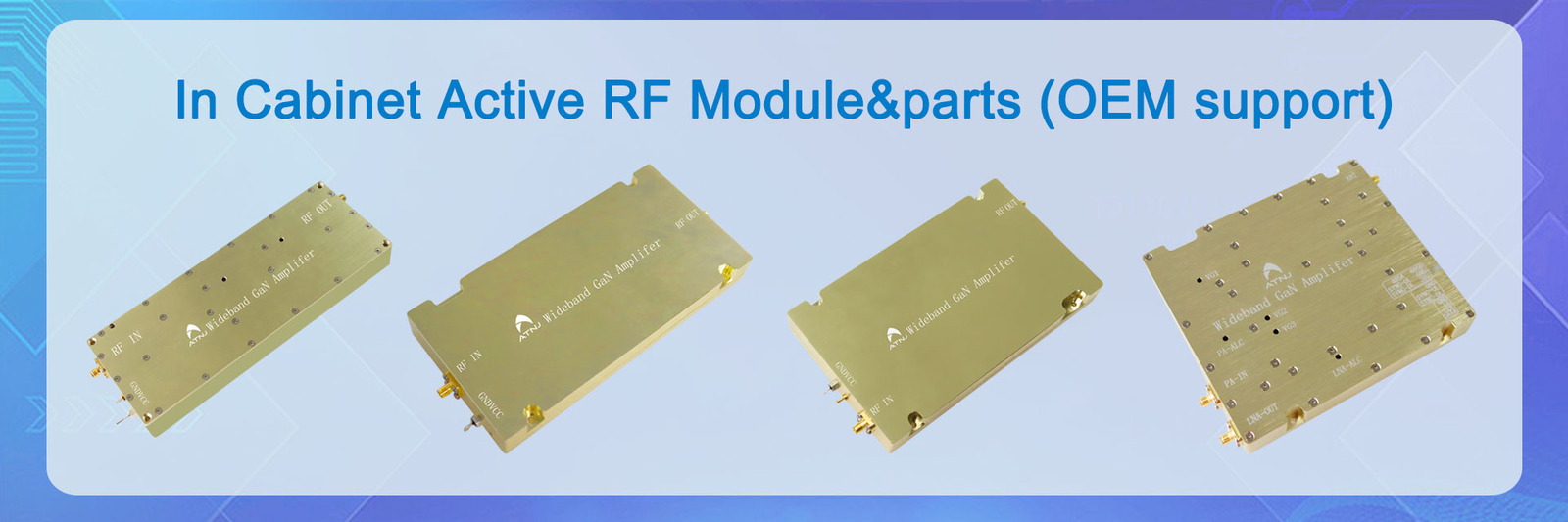

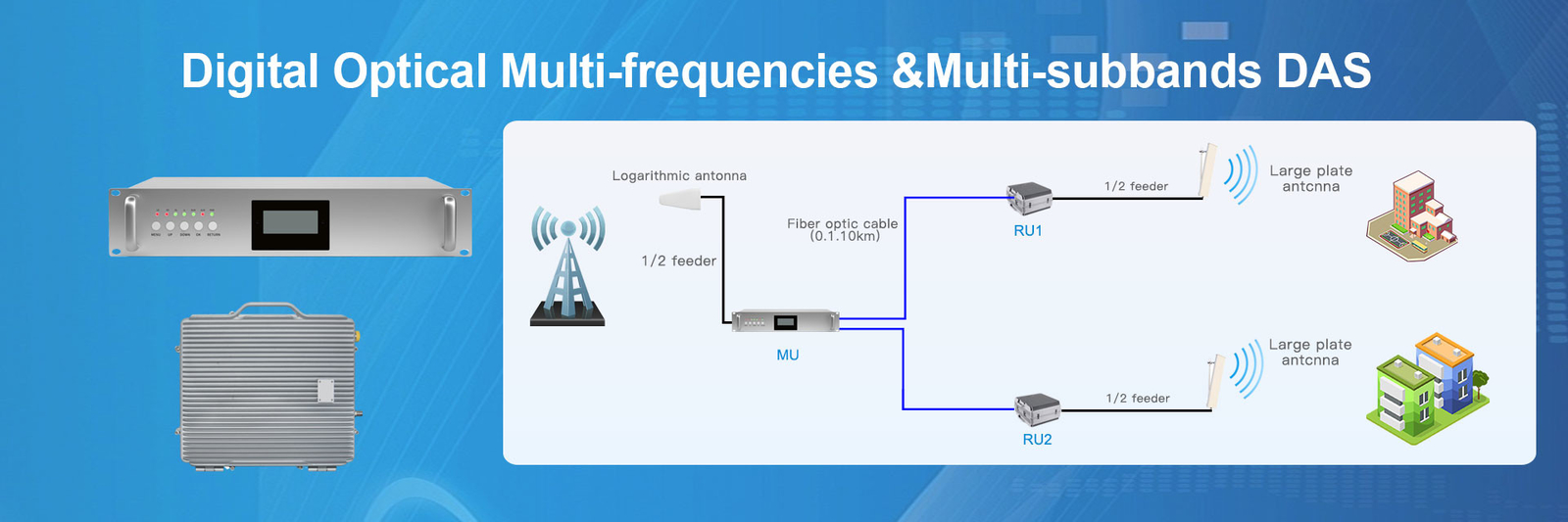

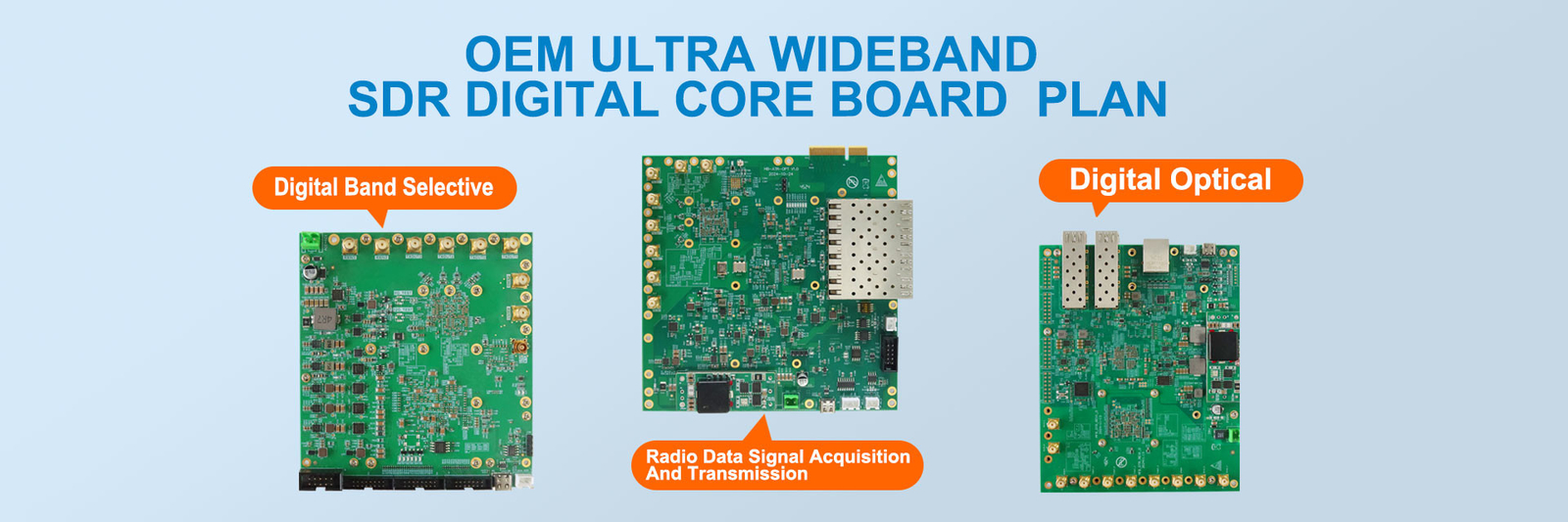

A Shenzhen ATNJ Communication Technology Co., Ltd., fundada em 2010, é uma empresa que integra pesquisa e desenvolvimento, fabricação, vendas e serviços técnicos. É um fabricante profissional de produtos de radiofrequência (RF) com experiência madura. Os principais produtos incluem placas de núcleo digital SDR personalizadas, repetidores de banda seletiva digital de fibra óptica analógicos/digitais da série de energia LTE/NR (micro, médio, alto) e sistemas DAS, módulos de frequência sem fio, módulos passivos, sistemas de rede pública e privada e soluções de tecnologia de estação base. Além disso, a empresa realiza vários serviços e projetos de operação e manutenção de repetidores RF e sem fio, sistemas DAS multi-banda, multi-sub-banda, multi-MIMO, centro de gerenciamento de rede remota OAM e suprimentos para projetos de cobertura de sinal interno e externo.   Aqui destacamos o serviço chave que garante nosso compromisso inabalável: ①. DAS Ativo: Repetidor off-air, repetidor de deslocamento de frequência, repetidor de fibra óptica e amplificador em linha. ②. Módulo e peças RF ativas em gabinete: LNA, PA, transceptor óptico, seletor de canal/banda, deslocador de frequência, bias tee, PSU.  ③. Módulo e peças RF passivas em gabinete: multiplexador, filtro, combinador de canal, jumper semi-rígido/flexível. ④. DAS Passivo: POI, combinador multi-banda, combinador híbrido, divisor, acoplador, tapper, conjunto de cabos, antena. ⑤. Desenvolvimento e soluções personalizadas de placa de núcleo SDR (Software Defined Radio). ⑥. Tecnologia de radar de matriz faseada e algoritmo de software. ⑦. Sistema ECM. ⑧. Solução de comunicação crítica.  ⑨.  Solução BTS de rede pública/privada. Faixa Este produto foi projetado para repetidores de fibra óptica em sistemas de comunicação móvel, facilitando a conversão fotoelétrica e a transmissão de sinais de uplink e downlink para os repetidores. Especificações Técnicas de RF Tabela 1. Índice de RF Especificações Índice Notas Banda de frequência 800-2700MHz Tas principais bandas de frequência de teste cobrem os espectros 2G/3G/4G atualmente implantados pela China Mobile, China Unicom e China Telecom Comprimento de onda óptica de transmissão 1550±20nm   Comprimento de onda óptica de recebimento 1310±20nm   Estágios em cascata 1 leva4   Potência óptica de saída -3±1dBm Medição de potência da porta óptica usando medidor de potência óptica   4dBm±1dBm ‌Verificação da potência de emissão do laser via software GUI ‌Perda de luz de transmissão (TXLOL) ≤-3dBm SE (Potência de saída do laser ≤ -3dBm ±0.2dB) ENTÃO AFIRME "TX_OPD_ALARM" OU MANTENHA "ESTADO_DE_OPERAÇÃO_NORMAL" ‌Perda de sinal de recebimento  (RXLOS) ≤-10dBm   Ganho do link UL:0±2.5dB Conexão direta ou de queda única   DL:0±2.5dB   Função de Compensação Automática de Ganho (AGC) Perda de inserção da conexão do módulo headend 1x4≤3dB Compensação de ganho assimétrica com taxa de variação de±2dB ‌Planicidade na banda 824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤1dB 2515~2675MHz≤2dB   VSWR ≤1.5   Componente harmônico de segunda ordem 890MHz entrada-13dBm,1780MHz saída≤-80dBm   Intermodulação UL:≤-55dBc,(-8dBm entrada/2CH)Potência total de entrada-5dBm,por portadora é8dBm Teste 1:‌Teste Near/Far End 1+1 @ Espaçamento de 600kHz; (Resultados finais sujeitos aos dados de teste da sua empresa)   DL:≤-60dBc(-3dBm entrada/2CH)Potência total de entrada0dBm,por portadora é3dBm   Nível de ruído UL ≤-130dBm/Hz GANHO DO LINK=0dB,‌Configuração de teste: Conexão em cascata 1:1 (Compensação AGC habilitada)(Resultados finais sujeitos aos dados de teste da sua empresa)   DL ≤-125dBm/Hz   Isolamento RF ≥50dB   Atraso ≤100ns   Faixa de ajuste de ganho ≥15dB MU Uplink Tamanho do passo de ganho 1dB MU Uplink ‌Erro de configuração de ganho 0～15 erro≤1dB； MU Uplink Temperatura de trabalho -20～70℃   Fonte de alimentação DC+9V~+12V,Consumo de energia inferior a4W   Interface de monitoramento Equipado com um conector fêmea DB9 fornecendoduasinterface RS485; Taxa de transmissão de comunicação: 9600 bps   WDM Embutido

Adequado para: Radar de fase ativa, plataforma de vigilância integrada em baixa altitude, controle de vôo e controle aéreo por rádio, placas SDR de banda ultra larga (rádio definido por software),Computador especial (Laptop triproof), Sistema de repetição digital global 1Especificações técnicas: - Não, não. Ponto Técnico Especificações     LTE900-RX LTE900-TX LTE1800-RX LTE1800-TX LTE2100-RX LTE2100-TX 1 Frequência de bandancy 880-915 MHz 925-960 MHz 1710-1785 MHz 1805-1880MHz 1920-1980MHz 2110-2170 MHz 2 Largura de banda 35 MHz 35 MHz 75 MHz 75 MHz 60 MHz 60 MHz 3 Perda de inserção na banda ≤ 3,0 dB ≤ 3,0 dB ≤ 2,6 dB ≤ 3,0 dB ≤ 2,5 dB ≤ 1,5 dB 4 Ondulação dentro da banda ≤ 1,5 dB ≤ 1,5 dB ≤ 2,0 dB ≤ 2,0 dB ≤ 1,5 dB ≤ 0,8 dB 5 Rejeição ≥ 90 dB @925-960MHz ≥ 95 dB @880-915MHz ≥ 95 dB @1805-1880MHz ≥ 100 dB @1710-1785MHz ≥ 100 dB @1920-1980MHz ≥ 95 dB @1805-1880MHz≥ 95 dB @2110-2170MHz ≥ 100 dB @1920-1980MHz 6 Isolamento ≥ 95 dB 7 VSWR ≤ 1.25 8 POuroCapacidade 10W(AVG) 9 CcaracterísticoEu...Impedância 50Ω 10 Ttemperatura -10°C- Não.+60°C 11 Tipos de conectores SMA-mulher 12 Tamanho ≤156 × 100 × 70 mm(L*W*H) 13 Cores Cinza 2.Diagrama de posição da interface: A Shenzhen ATNJ Communication Technology Co., Ltd., fundada em 2010, é uma empresa que integra pesquisa e desenvolvimento, fabricação, vendas e serviços técnicos.É um fabricante profissional de produtos de radiofrequência (RF) com experiência maduraOs principais produtos incluem placas centrais digitais SDR desenvolvidas sob medida, repetidores de banda seletiva digital de fibra óptica analógica/digital de série de potência LTE/NR (micro, médio, alto) e sistemas DAS.Modulos de frequência sem fios, módulos passivos, sistemas de redes públicas e privadas e soluções tecnológicas de estações base.A empresa realiza vários serviços e projetos de operação e manutenção de repetidores de RF e sem fio., sistemas DAS multibanda, multi-subbanda, multi-MIMO, centro de gestão de rede remoto OAM e suprimentos para projetos de cobertura de sinal interior e exterior. Destacamos aqui o serviço chave que garante o nosso compromisso inabalável: ①DAS ativo: repetidor off-air, repetidor de mudança de frequência, repetidor de fibra óptica e reforço em linha. ②. no gabinete módulo e peças de RF ativo: LNA, PA, transceptor óptico, selector de canal/banda, modificador de frequência, bias tee, PSU. ③. no gabinete módulo RF passivo e partes: multiplexador, filtro, combinador de canais, semi-rígido/jumper flexível. ④DAS passivo: POI, combinador multibanda, combinador híbrido, divisor, acoplador, tapper, conjunto de cabos, antena. ⑤. Desenvolvimento e soluções personalizadas do painel central de rádio definido por software (SDR). ⑥Tecnologia de radar e algoritmo de software. ⑦- Sistema ECM. ⑧Solução de comunicações críticas. ⑨Solução BTS de rede pública/privada.

                               Sistema de repetição de mudança de frequência de microondas     O Repetidor de Frequência de Microondas é uma ferramenta fundamental para estender redes de microondas.e retransmitindo-a numa frequência diferenteEsta característica, combinada com um elevado ganho, antenas direcionais e um design robusto, permitem que o sistema seja mais flexível e mais flexível.Permite aos operadores da rede contornar os obstáculos da perda de rede e expandir economicamente a cobertura e a capacidade em terrenos difíceis, formando a espinha dorsal invisível dos serviços críticos de comunicação.   Diagrama   Princípio de funcionamento da Unidade de Conversão de Frequência Próxima de RF/Microondas (MU+RU) num Sistema de Repetição de Mudança de Frequência de Microondas--A MU consiste numa unidade de radiofrequência MU,um RE de microondas de ponta próxima, e uma antena de microondas. A unidade de microondas e a unidade de RF são conectadas por um cabo coaxial.   Características do produto:• Tradução de Frequência: Recebe um sinal de microondas de entrada numa frequência específica•Mitigação da autointerferência: O objectivo principal da mudança de frequência é evitar oscilações de feedback•Operação simples: operação tipicamente numa única direcção•Utilização do Espectro: consomem recursos de espetro adicionais porque transmitem numa frequência diferente da que recebem•Flexibilidade de implantação: possibilitar a extensão da cobertura em zonas onde a fibra ou o cabo são instalados directamente

Descrição da função de cada módulo do sistema   1. Antenna_1 log-periódica Frequência de banda: 25 MHz - 6000 MHz. É responsável pela transmissão e recepção de sinais de radiofrequência. Pode irradiar os sinais processados para o espaço (para transmissão),e também captar os sinais de radiofrequência no espaço (para recepção), alcançando a "interface aérea" entre o sinal e o mundo exterior.   2Interruptor de RF Utilizado para alternar o caminho do sinal de RF, permite a selecção flexível da rota de transmissão do sinal.O sinal pode ser direcionado para diferentes módulos de processamento, antenas, etc., conseguindo assim uma configuração flexível das funções do sistema.   3. Conjunto de amplificadores 1 Amplificar o sinal de saída de radiofrequência para aumentar a intensidade do sinal, assegurar que o sinal de ensaio pode atingir a gama de cobertura e o nível de potência esperados,e otimizar a qualidade do sinal transmitido.   4. LNA1 Realizar pré-amplificação no sinal recebido da antena para melhorar a relação sinal-ruído, permitindo que os módulos de processamento de sinal subsequentes tratem o sinal de forma mais clara e precisa.Isto é comumente usado para melhorar a recepção de sinais fracos.   5. Antenna_2 log-periódica Frequência da banda: 400 MHz - 6 GHz. Esta parte é responsável pela transmissão dos sinais de radiofrequência gerados pelo sistema (como sinais de interferência,sinais de teste) no espaço para alcançar a cobertura espacial dos sinais e agir sobre dispositivos alvo (como aeronaves não tripuladas).   6. Amplificador Set2 De acordo com os requisitos de interferência, o sinal de radiofrequência é amplificado para aumentar a sua potência,assegurar que o sinal de interferência ou o sinal de ensaio podem atingir a gama de cobertura e o nível de potência esperados, e satisfazer os requisitos de intensidade do sinal para cenários como "interferência (interferência) ".   7. LNA1 Realizar pré-amplificação nos sinais recebidos da antena para melhorar a relação sinal-ruído, permitindo que os módulos de processamento de sinal subsequentes lidem com os sinais de forma mais clara e precisa.Esta técnica é frequentemente utilizada para melhorar a recepção de sinais fracos.   8. Antenna_3 log-periódica Frequência de banda: 400 MHz - 6 GHz. Especificamente concebido para receber sinais de radiofrequência, pode captar com precisão sinais dentro de uma faixa de frequência específica,fornecimento de entrada para o módulo de detecção e análise de sinaisÉ comumente utilizado para melhorar a capacidade de recepção de sinais de alvo.   9. SDR_8T8R O cartão de placa 8T8R do SDR é utilizado para completar as funções de detecção e processamento de sinal.e o módulo de processamento de sinal receptor (detecção e análise de sinal)O módulo de controlo do canal (que pode distribuir os sinais gerados ou processados para diferentes antenas, dispositivos de detecção, etc.),para satisfazer os requisitos das aplicações de sinal multicanal e multi-alvo)Tem a função de detecção e análise de sinal de banda larga, que pode detectar parâmetros como a frequência, potência e características de modulação do sinal.Pode ser usado como fonte de excitação para emitir sinais específicos, para detecção da qualidade do sinal, análise das características e verificação do desempenho do sistema.   10Reforço do computador. Como o "cérebro" do sistema, permite o controle remoto, configuração de parâmetros e gestão de processos de todo o sistema de RF.permite definir os parâmetros do módulo de geração de sinal, controlando os caminhos dos interruptores de RF, acessando as funções de detecção e análise e apresentando os dados de estado e sinal do sistema, tornando conveniente para os operadores gerirem a operação do sistema.
