Endereço: Tomorrow club, cidade de Jiangmen, província de Guangdong
Requisitos: Cobertura de sinal de chamadas e dados de todas as redes

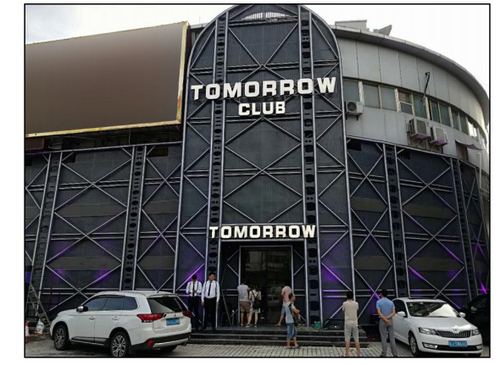

O Tomorrow Club é um bar recém-decorado.O bar é luxuosamente decorado e as paredes externas são decoradas com placas de aço, tornando os sinais de celular dentro do bar, seja China Mobile, China Unicom ou China Telecom, os sinais de chamada e Internet são muito ruins, mesmo que seja um muito difícil enviar ou receber mensagem para o wechat.
A reforma do bar está concluída e a inauguração é iminente.É iminente resolver o problema do sinal de celular de três redes dentro do bar.Como a área interna de todo o lobby do bar é de cerca de 500 metros quadrados, são utilizados equipamentos de 8 bandas para os clientes e duas antenas de teto são promovidas como solução de cobertura do lobby.
A vantagem de usar esta solução é: a chamada de baixa frequência China Mobile GSM900 e chamada de alta frequência DCS1800, chamada China Telecom CDMA800 e chamada China Unicom 3G WCDMA2100 são amplificadas e cobertas para resolver efetivamente as necessidades e problemas de chamadas de três redes.
Ao mesmo tempo, os sinais de acesso à Internet 4G FDD-LTE1800M da China Unicom e China Telecom, bem como as bandas de frequência D, E e F da Internet móvel 4G da China foram bloqueados automaticamente, que foram efetivamente amplificados para resolver as necessidades e problemas de essas três redes.
Além disso, a maior vantagem deste reforço de rede de 8 bandas é que não importa quando o operador ajusta essas estações base, isso não afetará a chamada de três redes e a experiência de dados de três redes do usuário, porque todas as bandas de frequência existentes estão todos cobertos.
O esquema projetado é mostrado na figura a seguir,
Use duas antenas LPDA para receber wireless.Uma é para receber e transmitir CDMA800M, GSM900M, DCS1800M e WCDMA2100, e a outra antena é para receber e transmitir FDD-LTE 1800M e TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M (o sinal de três vias D, E e As bandas F para 4G móvel são selecionadas automaticamente pelo dispositivo).
Construção da fiação:
Após a conclusão da construção, teste se as intensidades de sinal do primeiro canal são mostradas abaixo:
O primeiro canal tem uma potência de saída total em torno de +17dbm.
As intensidades do sinal do segundo canal são mostradas abaixo:
4G FDD-LTE1800M da China Unicom e Telecom tem uma potência de saída total no segundo canal: +17dBm.
O canal 4G móvel bloqueia automaticamente a banda F TDD-LTE1900M com a melhor intensidade de sinal + saída de potência total de 17dBm.
No estado normal de funcionamento de cada banda de frequência do equipamento, o teste de intensidade do sinal de cada banda de frequência no salão é o seguinte:
A força do sinal dos três principais operadores, seja sinal de chamada ou sinal de dados, atingiu a barra cheia.Além disso, quando muitas pessoas testam a chamada e o sinal de dados ao mesmo tempo na barra, a intensidade do sinal se mantém estável para atender às demandas.
O teste de ponto do sinal China Mobile e China Unicom foi realizado, mostra que a cobertura e a intensidade do sinal estão equilibradas.Como mostrado abaixo,
Resumo:
No caso de usar o booster de rede completa de 8 bandas, não há necessidade de considerar a frequência de trabalho, pois todas as frequências dos operadores de sinal estão incluídas.Portanto, ao projetar o plano de construção, precisamos considerar apenas a área de cobertura, o alcance e a antena necessária e o comprimento dos cabos.
É melhor instalar duas antenas externas LPDA de cabeça para baixo, apontando para direções diferentes, de modo que os seis conjuntos de valores na tela do dispositivo funcionem com o valor máximo de saída.
