Caso de cobertura de sinal AMR

2022-04-08
 Latest company case about Caso de cobertura de sinal AMR
Tempo: May.10 a May.11, 2019
Endereço: Mansão do centro do investimento, distrito de Pingshan, cidade de Shenzhen
Exigências: Cobertura do sinal do Amr (Amr: leitura de medidor automática)
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  0

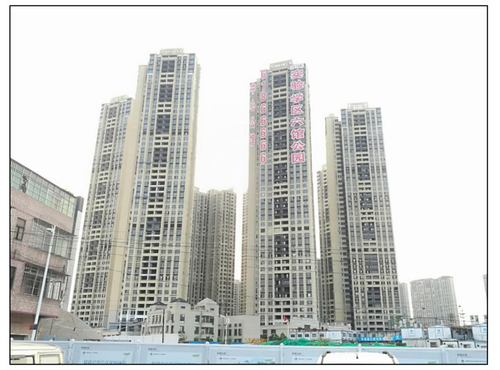

A mansão do centro do investimento é ficada situada na rua de Pingshan, Shenzhen, e deve perto de ser terminada. Os sistemas do equipamento elétrico foram instalados no segundo andar negativo das cinco construções. Desde que a área é uma construção recentemente desenvolvido, o equipamento e os sinais dos operadores do sinal não foram cobertos bem na área, e não há nenhum sinal no parque de estacionamento subterrâneo.

mais recente caso da empresa sobre Caso de cobertura de sinal AMR  1

As cinco áreas no segundo andar negativo são equipamento elétrico, e a comunicação da leitura de medidor usa os módulos de comunicação de China Mobile 4G, assim que nós precisamos de cobrir os sinais 4G móveis nas cinco áreas na figura abaixo.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  2
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  3

1. avaliação do sinal

Na área do primeira e em segundos andar no rés do chão da construção, todos os sinais 4G móveis detectados estão na faixa 1900Mhz. A força do sinal RSRP é ao redor -90, que pode encontrar a força da aquisição da fonte.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  4
esquema 2.Device

1 dispositivo do、
Somente 4G móvel é necessário, e a faixa de 1900M pode encontrar a procura. Consequentemente, nesta encenação da aplicação do cliente, uma única faixa móvel de 4G F é usada, e o amplificador do sinal de 1900M pode ser aumentado. Esta vez, um dispositivo 4G móvel de alta potência é usado, com um ganho de 80dB e umas saídas de potência de 27dBm.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  5

construção de fiação de 2、
Porque as salas do poder das cinco construções estão no segundo andar negativo, e a distância entre cada construção está muito longe, nós usamos um dispositivo para transmitir o sinal a cada um consequentemente, um dispositivo somos usados sob cada construção para introduzir antenas múltiplas do teto em diversas salas para a cobertura do sinal.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  6
Há 2-4 salas da distribuição de poder abaixo de cada construção, e os divisores e os acopladores usados no meio são levemente diferentes. Mas apesar do aumento ou da diminuição de 1-2 antenas do teto, a saída medida pode encontrar as necessidades da cobertura.

mais recente caso da empresa sobre Caso de cobertura de sinal AMR  7
3.Construction
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  8
50-12 o cabo é usado como o cabo exterior, que é introduzido do primeiro e dos terraços do segundo andar à sala negativa da distribuição de poder do segundo andar através da sala da distribuição bem. Na bandeja de cabo da sala da distribuição de poder, 50-3 alimentadores, divisores do poder e acopladores são usados para combinar a antena do teto de cada sala.

4.Testing

Depois que a construção é terminada, os sinais 4G móveis das cinco salas regionais da distribuição de poder alcançaram a grade completa, e a força de sinal é de alta qualidade, entre -60dB a -77dB.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  9
O valor de trabalho do equipamento é igualmente muito bom, e está na mesma escala que o valor calculado pela avaliação.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  10
Os testes de dados exatos foram executados em 5 áreas da sala, e a sala inteira foi coberta bem, e o cliente passou o teste de aceitação do departamento da eletricidade o 13 de maio.
mais recente caso da empresa sobre Caso de cobertura de sinal AMR  11
Conclusão:

Para a cobertura do sinal do Amr no parque de estacionamento subterrâneo, a frequência exata e o operador do sinal são exigidos antes do esquema. É muito fácil resolver e conseguir o efeito medindo o comprimento e a perda da linha de alimentador na construção e no esquema.
