Relatório sobre a melhoria da cobertura de telefonia celular no túnel

Relatório sobre a melhoria da cobertura de telefonia celular no túnel

一、Descrição do campo

A secção de túnel (1,4 km) aumentou a cobertura móvel.

A topologia do projeto do esquema do sistema é a seguinte:

Verificar o local da galeria de tubulação e a situação real da instalação e da implementação do seguinte modo:

Não há firewall ou porta de incêndio no meio do corredor de 1,4 km da entrada norte do túnel para a entrada sul do túnel, e toda a passagem é muito reta.

A antena exterior (antena de placa plana) está voltada para sul.

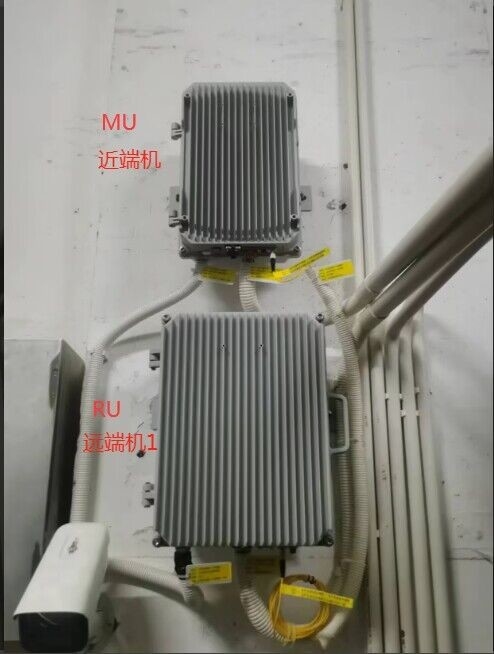

O repetidor MU está localizado na parte superior da galeria de tubulação da entrada norte, na mesma posição que o repetidor RU 1. O repetidor RU 2 está localizado na parte final do corredor de tubulação de 1,4 km.

A distribuição interna dos dois repetidores da RU é a mesma, há uma linha de alimentação principal das duas secções para o meio,A cerca de 70 metros de distância, uma antena interior é acoplada para cobrir o sinal no meio do canal.. Como mostrado na imagem abaixo:

Esta imagem pode ser duplicada para ampliar.

二、 Ajuste e ensaio

Tanto o repetidor MU como o repetidor RU 1 estão ligados aos cabos interiores e exteriores,e as fibras ópticas e os cabos de alimentação estão ligados,O repetidor de RU 2 não está ligado à fibra óptica e não é alimentadoPor conseguinte, só é possível fazer o comissionamento do computador superior no repetidor MU e RU 1 e testar o sinal de cobertura.

三、Instruções de retificação

1、A fibra óptica entre o repetidor 1 e o repetidor 2 da RU deve ser ligada através de um conector traseiro redondo preto (FC/UPC).

2、A fonte de alimentação do repetidor 2 da RU deve estar correctamente instalada.

3Vire a antena exterior 90 graus para leste, em direcção à estação base.

O sinal de origem transmitido diretamente da estação base pode ser obtido por este ajuste e o sinal de entrada e de saída de trabalho do equipamento pode ser reforçado em mais de 5 dB.

4、 Ajustar a posição do repetidor da RU ((Muito importante)

Atualmente, os dois repetidores da RU estão em ambas as extremidades do corredor de tubos de 1,4 km, e as linhas de alimentação interiores de cada repetidor da RU estão acima de 600 metros, de acordo com os parâmetros de perda de cabo coaxial 50-12,a perda de linha de 600 metros atinge 60 dBm (1000 potência), e a perda de linha de 300 metros é de 30 dBm, igual a 1 watt.

Método de retificação: os dois repetidores da RU são movidos para a parte central de cada linha de alimentação interior,e os dois repetidores RU são movidos para a parte central da antena original ANT5 e ANT6 na sala de equipamentoA saída do equipamento adota um divisor de duas potências de cavidade para emitir sinais para os lados esquerdo e direito, respectivamente.Os oito acopladores precisam mudar a direção original e alternar as portas de entrada e saída.

Clique duas vezes na imagem para a ampliar

Consulte o quadro abaixo:

5、 Ajuste dos parâmetros do acoplador

Devido à situação da escada de construção no local, só vemos o acoplador 10DB depois de subir a ponte na primeira posição da antena ATN1 do repetidor da RU 2,e o anfitrião próximo deve usar um acoplador com um grande valor para garantir que a força do sinal de cada porta de trabalho da antena distribuída para baixo é equilibrada, em vez da situação quase forte e muito fraca.

Primeiro fora do anfitrião é uma cavidade divisor de duas potências, dividido em duas linhas principais, a linha principal de perto para longe cada direção dos 4 acopladores deve ser usado 20DB, 15DB, 10DB e 5DB,Valor dos acopladores de grande a pequena utilização.
