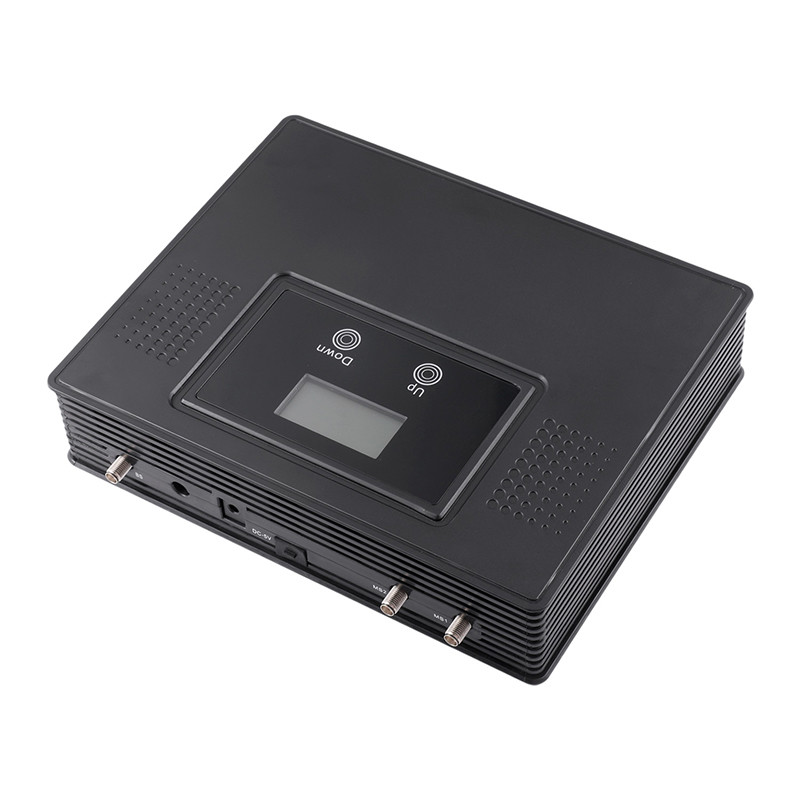

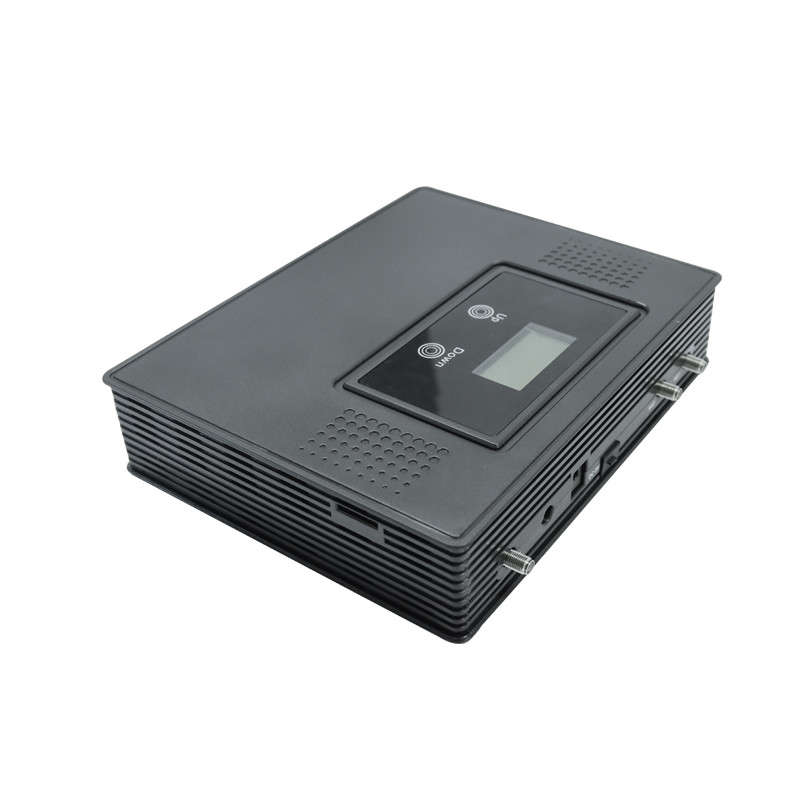

Faixa dupla 1800MHz N41 2600MHz do impulsionador potência de saída do sinal de 20dBm 5G

Características de desempenho do LTE 1800

Ligação superior

Linha descendente

Observação

Faixa de frequências

1735 MHz-1785 MHz

1830 MHz-1880 MHz

Largura de banda

50 MHz

50 MHz

Potência de saída

17 ± 2 dBm

17 ± 2 dBm

Ganho do dispositivo

60 ± 3 dB

65 ± 3 dB

Intervalo ALC/AGC

≥ 30 dB

≥ 30 dB

Ruído

≤ 9 dB

≤ 9 dB

Ondulação em banda

≤ 8 dB

≤ 8 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR ((dBc)

≤ 36

≤ 36

Retardo de tempo

≤ 3,0 μs

≤ 3,0 μs

Emissão espúria

9 kHz ∼ 150 kHz

≤ 36 dBm @ 1 kHz

150 kHz 30 MHz

≤ 36 dBm @ 10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1 MHz

Máquinas eletrónicas

≤ 3,5%

≤ 3,5%

TDD-NR 2600 Características de desempenho

Ligação superior

Linha descendente

Faixa de frequências

2496-2690MHz

Largura de banda

195 MHz

Potência de saída

17 ± 2 dBm

17 ± 2 dBm

Ganho do dispositivo

60 ± 3 dB

60 ± 3 dB

Intervalo ALC/AGC

≥ 30 dB

≥ 30 dB

Ruído

≤ 9 dB

≤ 9 dB

Ondulação em banda

≤ 5 dB

≤ 5 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR ((dBc)

≤ 36

≤ 36

Retardo de tempo

≤ 3,0 μs

≤ 3,0 μs

Emissão espúria

9 kHz ∼ 150 kHz

≤ 36 dBm @ 1 kHz

150 kHz 30 MHz

≤ 36 dBm @ 10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1 MHz

256QAM EVM

≤ 3,5%

≤ 3,5%

Características de desempenho

Tensão de funcionamento

DC 5,0 V

Corrente de trabalho

≤ 3,0 A

Voltagem de entrada do adaptador de alimentação

AC 100 ̊240V,50/60 Hz

Consumo de energia

≤ 15 W

Temperatura do ambiente

-25°C+55°C

humidade relativa

≤ 85%

Tipo de ligação do dispositivo

SMA-J

Portão de alimentação

KLD-35-13

Tamanho do dispositivo

205 × 170 × 38 mm

Peso

≤ 1 kg
