Amplificador de sinal 5G de ganho de 70dB com função inteligente MGC ALC
Repetidor de sinal móvel de banda dupla 5G 1800MHz + N41 2600MHz
- Geral
O Pico Repeater de 1800/2600MHz fornece uma solução acessível para resolver os problemas de cobertura de sinal interior devido ao desbotamento e atenuação do sinal causados por obstáculos de arquitetura.E a sua fácil instalação e manutenção pode ajudar o transportador a obter um retorno rápido.
O repetidor está a funcionar como um relé entre o BTS e os telemóveis.amplifica linearmente o sinal e depois retransmite-o através do Sistema de Distribuição de Sinais Internos para a área de cobertura fraca/cegaE o sinal móvel também é amplificado e retransmitido para o BTS através da direção oposta.
Especificações técnicas
|
Características de desempenho do LTE 1800
|
|
|
Ligação superior
|
Linha descendente
|
Observação
|
|
Faixa de frequências
|
1710 MHz-1785 MHz
|
1805 MHz-1880 MHz
|
|
|
Largura de banda
|
75 MHz
|
75 MHz
|
|
|
Potência de saída
|
17 ± 2 dBm
|
17 ± 2 dBm
|
|
|
Ganho do dispositivo
|
60 ± 3 dB
|
65 ± 3 dB
|
|
|
Intervalo ALC/AGC
|
≥ 30 dB
|
≥ 30 dB
|
|
|
Ruído
|
≤ 9 dB
|
≤ 9 dB
|
|
|
Ondulação em banda
|
≤ 8 dB
|
≤ 8 dB
|
|
|
VSWR
|
≤ 2,0 dBm
|
≤ 2,0 dBm
|
|
|
ACLR ((dBc)
|
≤ 36
|
≤ 36
|
|
|
Retardo de tempo
|
≤ 3,0 μs
|
≤ 3,0 μs
|
|
|
Emissão espúria
|
9 kHz ∼ 150 kHz
|
≤ 36 dBm @ 1 kHz
|
|
|
150 kHz 30 MHz
|
≤ 36 dBm @ 10 kHz
|
|
|
30MHz1GHz
|
≤ 36 dBm @ 100 kHz
|
|
|
1 GHz ∼ 12,75 GHz
|
≤ 30 dBm @ 1 MHz
|
|
|
Máquinas eletrónicas
|
≤ 3,5%
|
≤ 3,5%
|
|
|
TDD-NR 2600 Características de desempenho
|
|
|
Ligação superior
|
Linha descendente
|
|
|
Faixa de frequências
|
2496-2690MHz
|
|
|
Largura de banda
|
195 MHz
|
|
|
Potência de saída
|
17 ± 2 dBm
|
17 ± 2 dBm
|
|
|
Ganho do dispositivo
|
60 ± 3 dB
|
60 ± 3 dB
|
|
|
Intervalo ALC/AGC
|
≥ 30 dB
|
≥ 30 dB
|
|
|
Ruído
|
≤ 9 dB
|
≤ 9 dB
|
|
|
Ondulação em banda
|
≤ 5 dB
|
≤ 5 dB
|
|
|
VSWR
|
≤ 2,0 dBm
|
≤ 2,0 dBm
|
|
|
ACLR ((dBc)
|
≤ 36
|
≤ 36
|
|
|
Retardo de tempo
|
≤ 3,0 μs
|
≤ 3,0 μs
|
|
|
Emissão espúria
|
9 kHz ∼ 150 kHz
|
≤ 36 dBm @ 1 kHz
|
|
|
150 kHz 30 MHz
|
≤ 36 dBm @ 10 kHz
|
|
|
30MHz1GHz
|
≤ 36 dBm @ 100 kHz
|
|
|
1 GHz ∼ 12,75 GHz
|
≤ 30 dBm @ 1 MHz
|
|
|
256QAM EVM
|
≤ 3,5%
|
≤ 3,5%
|
|
|
Características de desempenho
|
|
Tensão de funcionamento
|
DC 5,0 V
|
|
|
Corrente de trabalho
|
≤ 3,0 A
|
|
|
Voltagem de entrada do adaptador de alimentação
|
AC 100 ̊240V,50/60 Hz
|
|
|
Consumo de energia
|
≤ 15 W
|
|
|
Temperatura do ambiente
|
-25°C+55°C
|
|
|
humidade relativa
|
≤ 85%
|
|
|
Tipo de ligação do dispositivo
|
SMA-J
|
|
|
Portão de alimentação
|
KLD-35-13
|
|
|
Tamanho do dispositivo
|
205 × 170 × 38 mm
|
|
|
Peso
|
≤ 1 kg
|
|
Mais detalhes, por favor, clique aqui para baixar as especificações dos produtos:
Ponto de venda

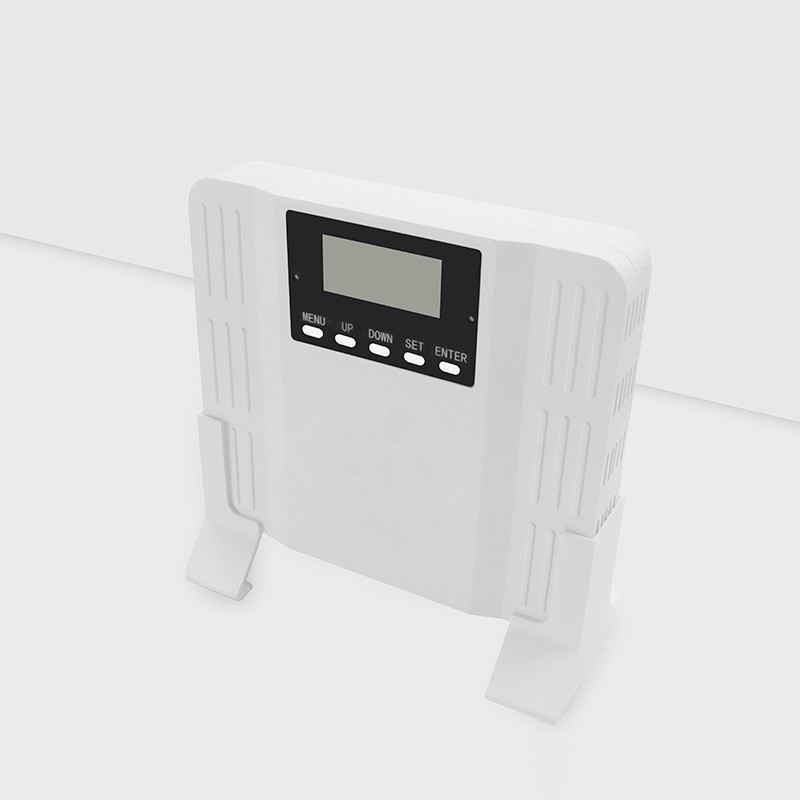

1. Smart LCD: Mostre a intensidade do sinal em tempo real.
2Modo de dormência: quando nenhum utilizador liga, o dispositivo funciona no modo de dormência, de modo a atingir o objectivo de poupança de energia.
3. ALC ((Control Automático do Nível) : Ajustar automaticamente o ganho de saída para baixo para o valor óptimo enquanto o ganho de saída estiver acima do valor óptimo pelo circuito ALC,Isso pode otimizar muito a qualidade de chamadas e transferência de dados.
4. AGC (Automatic Gain Control): Quando o sinal de saída da ligação descendente é muito forte ou auto-oscilante, o reforço pode reduzir automaticamente o ganho e reduzir o sinal de interferência.
5. MGC (Manual Gain Control) : Para instalar o reforço convenientemente, todas as faixas de frequência do reforço têm a função de ajuste de atenuação de ganho, o escopo de ajuste é de 0-33 dB.
Descrição do item
Instalação:
O reforço é fixado na parede através de parafusos de expansão.
A. Perfurar buracos no local e instalar parafusos de expansão.
B. Alinhe os furos com os parafusos de expansão, coloque os parafusos planos, os parafusos de mola e as porcas por turnos e aperte as porcas para prender o suporte de instalação.
C. Coloque o reforço e aperte-o.
D. Conectar os cabos e os cabos de alimentação ao propulsor, respectivamente.
E. Após a instalação do reforço conforme descrito acima, ligar o reforço para verificar o estado de funcionamento.

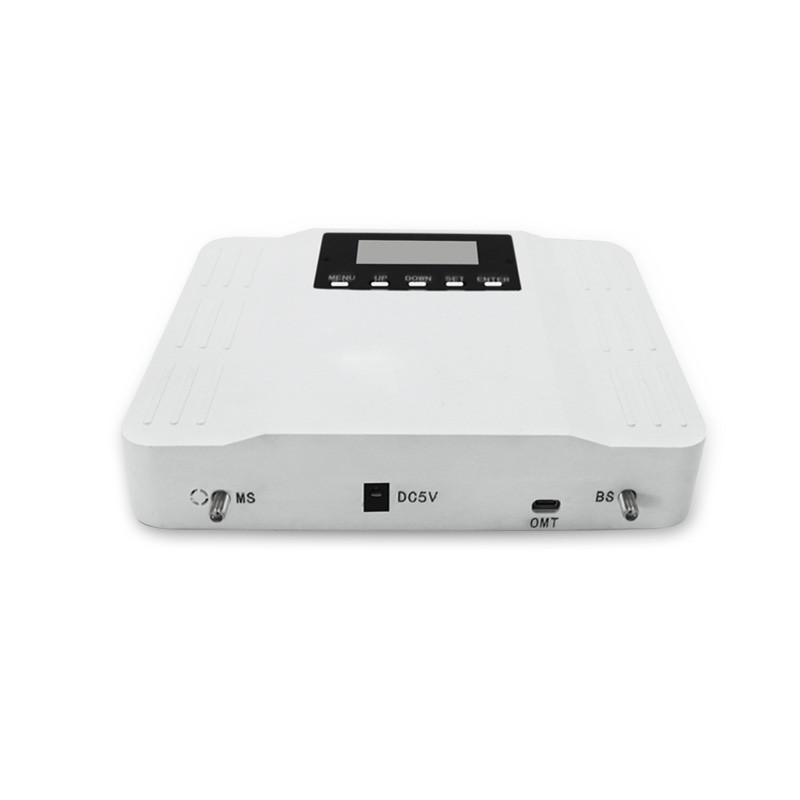

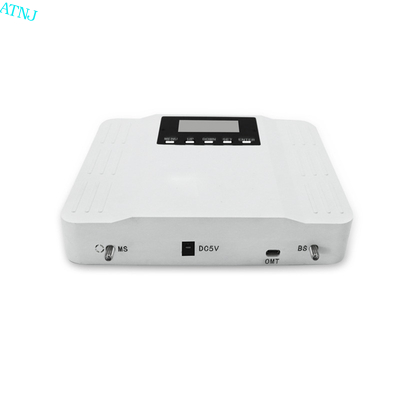

Conexão:
A. Porta BTS: o cabo de antena doador está ligado à porta exterior;
B. MS Port: a antena do chicote de serviço está ligada à porta interior;
C. DC IN: ligado a um adaptador de alimentação.
O repetidor torna o sinal mais forte em locais com má cobertura do sinal, tais como:
1) Áreas subterrâneas: porões, estacionamentos, túneis;
2) Outros locais onde o sinal celular é protegido por paredes metálicas ou de betão: escritórios, supermercados, cinemas, hotéis;
3) Lugares distantes do BTS como casas particulares.
Perguntas frequentes:
1Por que escolher-nos para a cooperação?
Temos o engenheiro profissional para desenvolver e fazê-los adequado para todo o world.we também vai lidar com todo o problema quando você tem problema e responder a você a qualquer momento.
2Posso pedir uma amostra? Qual é o seu MOQ?
Sim, nós damos as boas vindas ordem de amostra para testar e verificar a qualidade. MOQ é 1 para produtos normais.
3O reforço de sinal tem radiação ou não?
Sim, mas apenas um pouco, também pode reduzir a radiação quando você liga, porque ele terá mais radiação se não houver sinal quando você marcar no seu telefone. Então não se preocupe e use em casa,É melhor para si do que não usar quando não há sinal em casa..
4Qual é o seu prazo de garantia?
Nós prometemos 3 anos de garantia para todos os produtos enviados de nós. Sabotagem feita pelo homem e fatores naturais não estão no âmbito da garantia.
5Este repetidor de sinal móvel pode criar um sinal onde não há sinal de celular antes?
O repetidor de sinal móvel não pode produzir um sinal, só amplifica um fraco.
