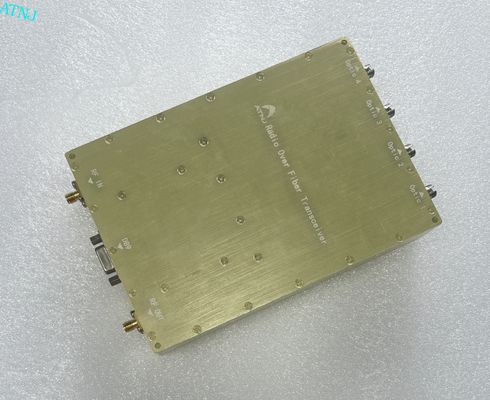

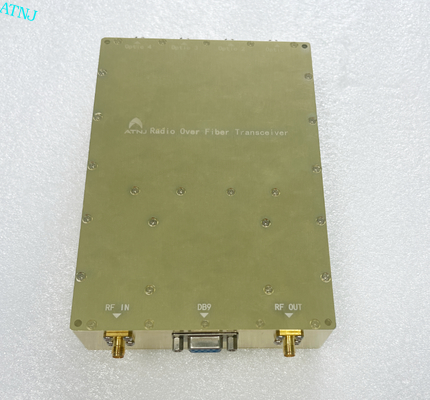

Módulo óptico de 800-2700 MHz MU a -4TR

Módulo óptico de 800-2700 MHz MU a -4TR

Nome da marca: ATNJ
Número do modelo: RFOM-4TR-13-2.7G-AD
Condições de pagamento: T/T, Western Union, MoneyGram,Paypal
Capacidade de abastecimento: 500 unit per week
Informações detalhadas
Place of Origin:
China
Certificação:
CE ROHS
Frequency range:
800--2700MHz
Transmit optical wave length:
1310±20nm
Optical Output Power:
4±2dBm
‌Transmit Loss of Light (TXLOL):
≤-3dBm
‌Receive Loss of Signal (RXLOS):
≤-15dBm
Packaging Details:
Neutral standard
Supply Ability:
500 unit per week
Descrição do produto

1 módulo óptico RF de 4 tomadas RU



Modelo:RFOM-4TR-13-2.7G-AD

Módulo óptico de 800-2700 MHz MU a -4TR 0



1 Escopo

Este produto foi projetado para repetidores de fibra óptica em sistemas de comunicação móvel, facilitando a conversão fotoelétrica e a transmissão de sinais de uplink e downlink para os repetidores.

2 Especificações Técnicas de RF(Conectar MU RFOM-4TR-15-2.7G-AD Teste do Módulo Óptico)

Especificações Índice Notas
Banda de frequência 800-2700MHz As principais bandas de teste cobrem os espectros 2G/3G/4G atualmente implantados pela China Mobile, China Unicom e China Telecom段

Comprimento de onda ótica de transmissão

Comprimento de onda ótica de transmissão





1310±20nm
Comprimento de onda ótica de recepção 1550±20nm
Potência ótica de saída 4±2dBm Medição do medidor de potência ótica



‌Perda de luz de transmissão

(TXLOL)

≤-3dBm IF(P_opt < -3dBm) ENTÃO ALARME: "LOW_POWER" SENÃO STATUS: "NORMAL"



‌Perda de sinal de recepção

(RXLOS)

≤-15dBm IF(P_in < -15dBm) ENTÃO ALARME: "RXLOS" SENÃO STATUS: "NORMAL"
Ganho do link UL:0±2dB Conexão direta ou de queda única
DL:0±2dB
Função de Compensação Automática de Ganho (AGC) Perda de inserção da conexão do módulo headend 1x4≤3dB Compensação de ganho assimétrica com taxa de variação de|△|±2dB
‌Planicidade na banda‌

824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤1dB

2515~2675MHz≤2dB


VSWR ≤1.5
Componente de segunda harmônica Entrada de 890MHz -13dBm时, saída de 1780MHz≤-80dBm
Intermodulação UL:≤-55dBc,(-8dBm de entrada/2CH)Potência total de entrada -5dBm, por portadora é 8dBm Teste 1:‌Teste Near/Far End 1+1 @ Espaçamento de 600kHz; (Resultados finais sujeitos aos dados de teste da sua empresa)

DL:≤-60dBc(-3dBm de entrada/2CH) Potência total de entrada 0dBm, por portadora é 3dBm



Nível de ruído UL ≤-130dBm/Hz GANHO DO LINK=0dB,‌Configuração de teste: Conexão em cascata 1:1 (Compensação AGC habilitada)(Resultados finais sujeitos aos dados de teste da sua empresa)
DL ≤-125dBm/Hz
Isolamento de RF ≥50dB
Atraso ≤100ns
Faixa de ajuste de ganho ≥10dB Downlink RU
Tamanho da etapa de ganho 1dB Downlink RU
‌Erro de configuração de ganho 0~10 erro≤1dB; Downlink RU
Detecção de potência ótica Detecção de potência ótica transmitida:5~-5dBm

Leitura VOA controlada por software (faixa de 0-22 dB)

Erro≤±1.5dB

Detecção de potência ótica recebida:5~-17dBm
Temperatura de trabalho -20~70℃
Fonte de alimentação DC+12V,Consumo de energia inferior a 2W
Interface de monitoramento Equipado com um conector fêmea DB9 fornecendo uma interface RS485; Taxa de transmissão de comunicação: 9600 bps 使用485传输,监控协议满足网拓模组协议
WDM Embutido
Interface ótica FC/APC

3 Definição de pinagem

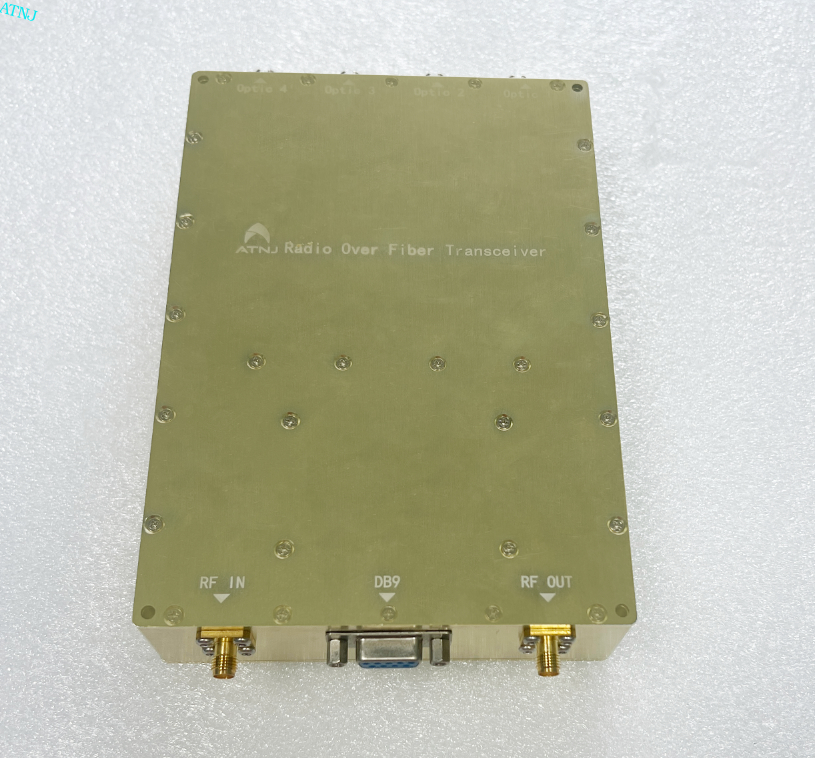

Interface RF e interface ótica

Interface Identificador Função Notas
Conector SMA RF IN Entrada RF Impedância de 50Ω
Conector SMA RF OUT Saída RF Impedância de 50Ω
Conector FC/APC OP IN/OUT Entrada/saída de sinal ótico Fibra monomodo




Conector DB9

(Conector fêmea DB9) Definição Função Descrição
PIN1 NC NC
PIN2 GND Terra
PIN3 VCC DC+12V
PIN4 485B NC
PIN5 485A NC
PIN6 485A RS485-A0 485 local
PIN7 LDA Alarme de perda de luz de transmissão a laser (gatilho de alto nível TTL)
PIN8 485B RS485-B0 485 local
PIN9 PDA Alarme de perda de luz de recepção do detector (gatilho de alto nível TTL)




Requisitos de dimensão estrutural

O invólucro/caixa do produto é construído em alumínio;Dimensão:127 mm×76.4 mm×27.5 mm ,erro<±0.5mm



Figura 1. Diagrama de dimensão do contorno do transceptor óptico



4 Especificações técnicas gerais

1,Temperatura de trabalho :-20℃ a +70℃,umidade:≤95%.

2,Temperatura de armazenamento:-40℃ a +85℃

3,Pressão atmosférica:86-106 kPa

4,Fonte de alimentação:9V/250mA

5,Peso: 0.2kg

6,Consumo de energia: < 2 W

7,Dimensão:127 mm×76.4 mm×27.5 mm
